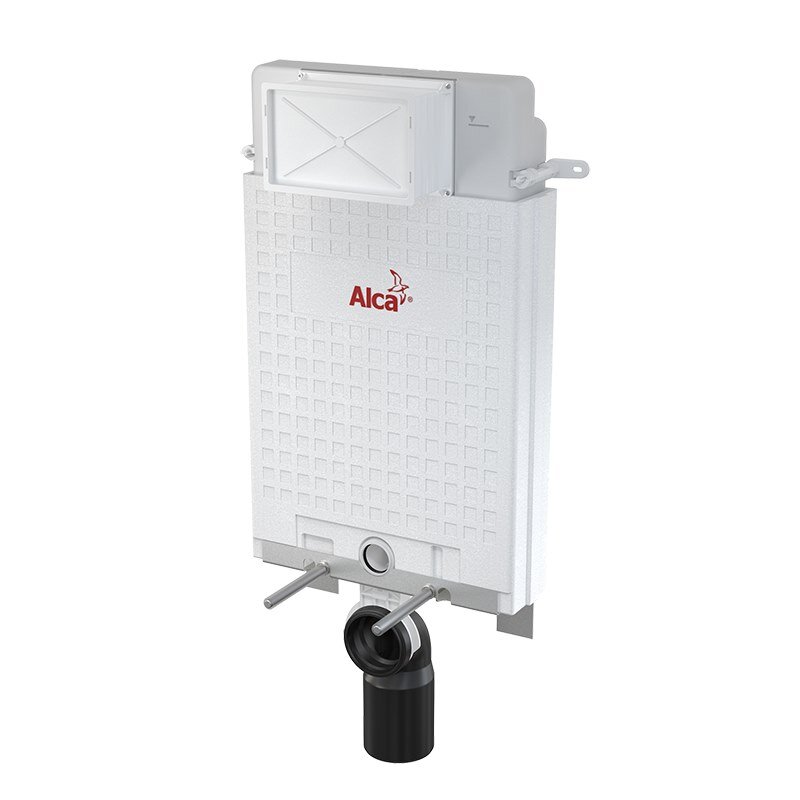

Скрытая система инсталляции AlcaPlast AM100/1000 Alcamodul

Скрытая система инсталляции AlcaPlast AM100/1000 Alcamodul

Область применения:

• Для подвесных унитазов
• Для ограждающих конструкций внутри и вокруг несущей стены – «мокрый» монтаж
• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм
• Свойства:
• Монтажный кронштейн обеспечивает высокую жесткость крепления подвесного унитаза к стене
• Габариты и конструкция консоли упрощают установку системы
• Конструкция полистирольной изоляции упрощает процесс замуровывания
• в стену, предотвращает процесс конденсации на поверхности бачка
• и ослабляет вибрацию в строительной конструкции
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Подходит для установки пневматического или сенсорного смыва
• Совместима со всеми кнопками управления Alcaplast
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Подвод воды к задней стенке бачка или вверху бачка
• Возможность сервиса без использования инструментов
• Крышка сервисного отверстия облегчает монтаж и защищает от влаги и грязи

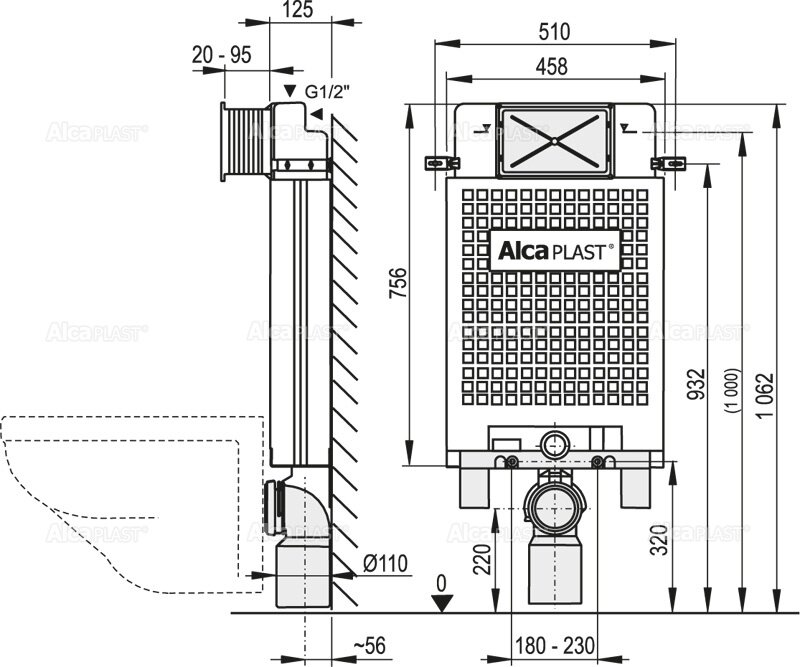

• Монтажная высота 1062 мм
• Монтажная глубина рукава регулируется от 20 до 95 мм
• Монтажная глубина – 125 мм
• Необходимо сооружение цоколя или использовать ноги M90
• Материал несущей консоли: оцинкованная сталь

Технические параметры:

• Подвод воды к задней стенке бачка или вверху бачка с помощью монтажных отверстий G1/2″
• Рабочий диапазон давления 0,05 – 0,8 МПа
• Рекомендуемый диапазон давления 0,3 – 0,5 МПа
• Большой смыв 6 – 9 л
• Малый смыв 2,5 – 3,5 л
• Стандартные настройки большого смыва 6 л
• Стандартные настройки малого смыва 3 л
• Гигиенический резерв 3 л
• Объем воды в бачке 9 л
• Несущая способность 400 кг
• Вес (шт.) 7,379 кг
• Размеры (шт.) 1050×140×480 мм

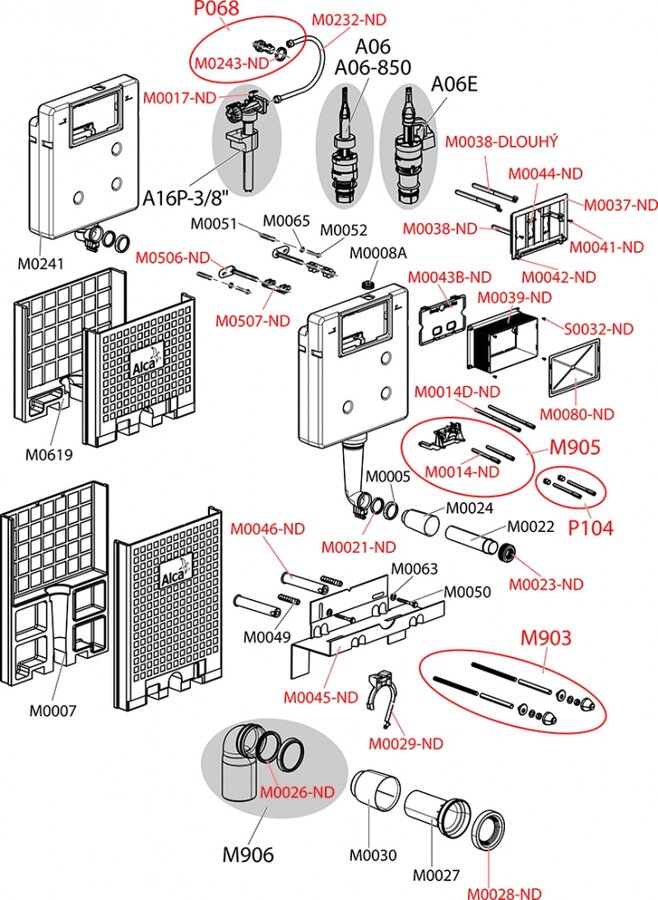

Содержание комплекта:

• Бачок с впускным и сливным механизмом
• Несущая конструкция
• Резьбовое соединение 1/2″ для подвода воды со встроенным угловым
• вентилем Schell 1/2″–3/8″
• Толкатели механизма 2 шт.
• Монтажный набор: шуруп Ø2×60 – 38 шт., шуруп Ø4,8×2 – 2 шт., дюбель Ø12 – 8 шт., Ø8 – 2 шт.
• Крепежный материал для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Стоковое колено HT90/110, полипропилен
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия легко укорачивается, в комплекте 4 шурупа для его крепежа
• Телескопические крепежные кронштейны 2 шт.
